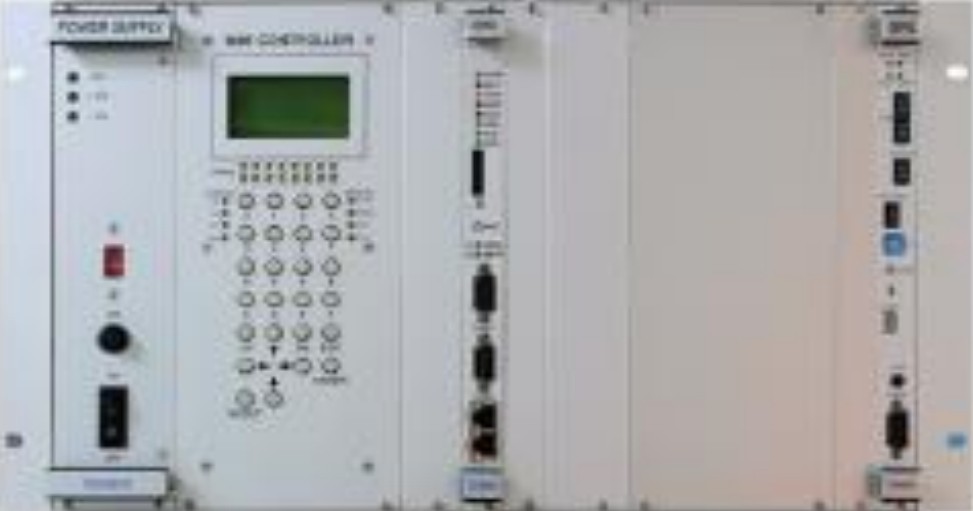

UNIT | PRODUCT | SPECIFICATION |

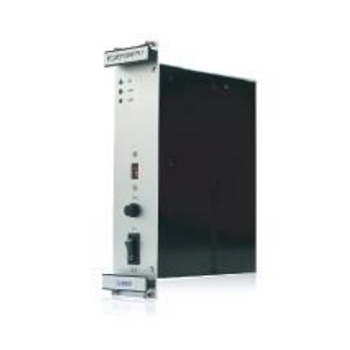

 | POWER | - 안정적인 동작전원 공급
- 압력변동, 부하변동에 안정적으로 동작
- 과전류/과전압 보호내장
- 입력전압: 110/220V, AC 겸용
- 출력전압: DC +5V(20A)/+12V(5A)/-12V(1A)
- 효율: 110/220V AC 입력 100% 부하시 80% 이상
|

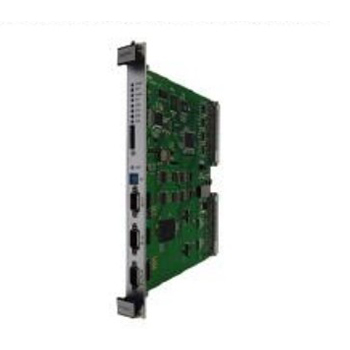

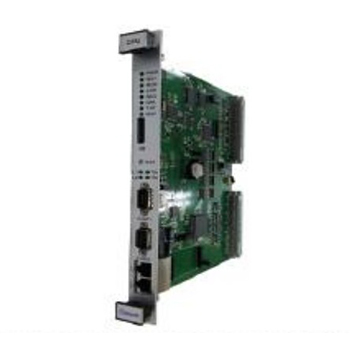

 | CPU | - 센터와 통신장치를 통한 테이터 송수신 및 수집된 정보 분석/저장처리
- CPU: 32bit, 96Mhz
- Memory: SRAM 8Mbyte, Flash 16Mbyte
- 사용전압: +5V DC, ±12V DC
- 통신 : Ethemet(TCP/IP) 1Port, RS232C Serial 2Port
|

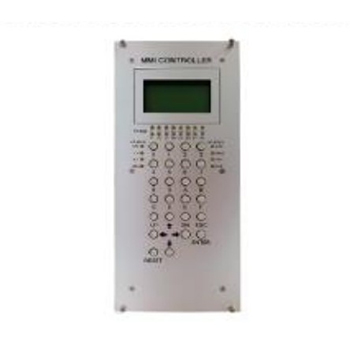

 | MMI | - Menu Driven 방식으로 메인메뉴에서 각 메뉴에 해당하는 항목을 선택하여 표시 입력전압: +5V DC, ±12V DC
- Controller : 내장형
- 접속방식 : RS232C Serial 통신
- Key Scan Time: 1.7ms 이내
|

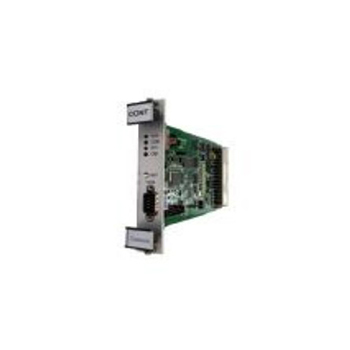

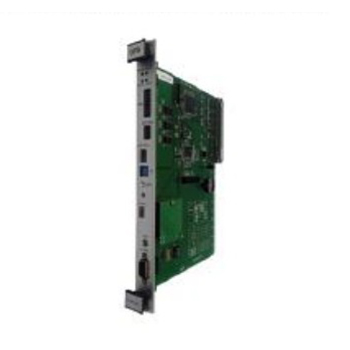

 | CONT | - 교차로 신호등의 점등상태 모순 및 각종 장애에 대해 점멸기를 구동
- CPU: 32bit, 96Mhz
- Memory: SRAM 512KbyteFlash 128Kbyte
- SerialPort: RS232 Serial 2Port
- WDT 기능 내장
|

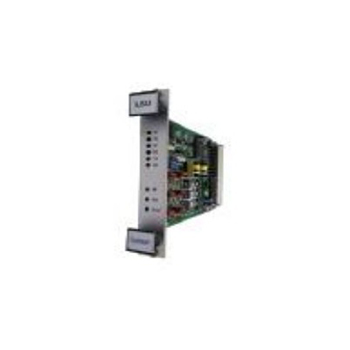

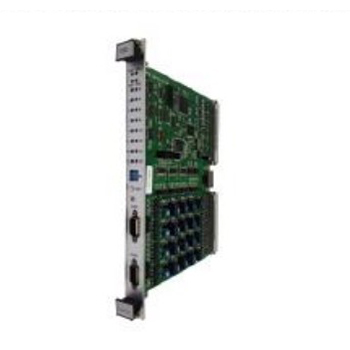

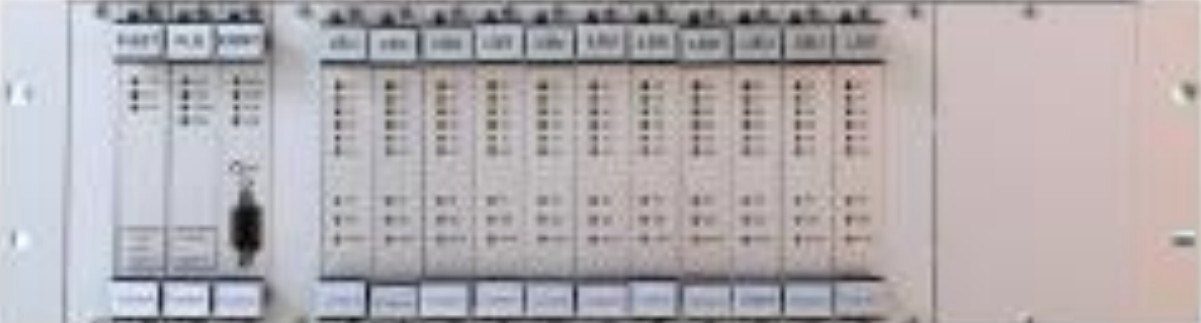

 | LSU | - 신호등 점등상태 모순을 검지
- 각 등기 출력단에 외부전원 Surge를 감소할 수 있는 기능을 내장
- 사용전압: AC 85V~250V, 60Hz (정격전압: 110/220V 겸용)
- 누설전류: 8mA(110V AC에서) 이하
- 출력회로수 : 6회로/LSU X 16LSU96출력
- 신호구성 : R1, Y1, G1, R2, Y2, G2
|

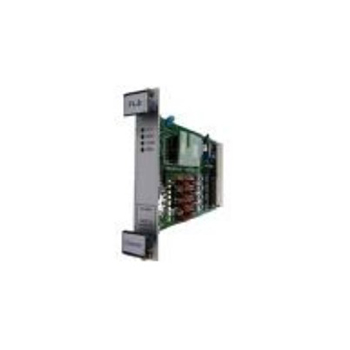

 | FLASH | - 점멸 동작상태를 표시할 수 있는 점멸표시 LED 내장
- 입력전압: AC 85V~250V, 60Hz (정격전압 : 110/220V 겸용)
- Flash 출력회로수 : 8회로
- Flash 출력시간 : 17ms 이내
- Flash 출력의 Duty : 50%(On/Off 비율 1:1)
- 점멸주기: 0.5초, 1초, 2초 등으로 선택가능
|

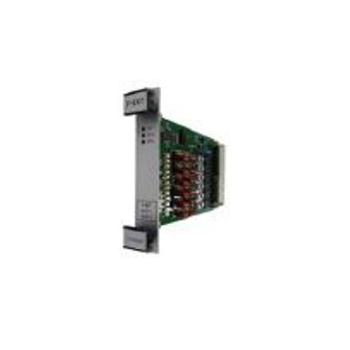

 | F-EXT | - 점멸 동작상태를 표시할 수 있는 점멸표시 LED 내장
- 입력전압: AC 85V~250V, 60Hz (정격전압 : 110/220V 겸용)
- Flash 출력회로수 : 12회로
- Flash 출력시간: 17ms 이내
- Flash 출력의 Duty : 50%(On/Off 비율 1:1)
- 점멸주기: 0.5초, 1초, 2초 등으로 선택가능
|
 | LOOP 보드 | - 도로에 매설된 루프검지기로 부터 통과차량의 교통정보를 수집
- 입력채널수: UNIT(Card) 당 4CH, 8CH
- 탐색방법 : 순차적 탐색, 자동 주파수 조정기능
- 차량감지속도 : 1km ~ 160km/h
- 출력모드: 존재검지, 통과검지, 동작정지
|
 | RADAR보드 | - 비매설 방식인 레이더 센서로 다중차로의 교통정보 수집
- CPU: 32bit, 96Mhz
- Memory: SRAM 8Mbyte
- 통신방식 : RS232 Serial 2Port, RS422 Serial 2Port
- 입력전원: 5V
- 출력전원: 12V
|
 | SCD보드 | - 도로에 매설된 써치코일센서로 부터 통과차량의 교통정보 수집
- CPU: 32bit, 96Mhz
- Memory: 16Mbyte
- 입력채널수: 8CH
- 통신방식 : RS232 Serial 2Port, TCP/IP 1Port
- 입력전원: 5V
- 출력전원: 12V
|
 | MODEM | - 센터와 통신을 안정적으로 유지하고 데이터 송수신하는 장치
- EARS-232C의 신호 Level에 준함
- 전면판 동작상태 표시 LED램프
- 송신 Level: 0 ~ -15dBm 이내
- 수신 Level: 0~43dBm
|
 | GPS | - GPS 수신기를 통한 정확한 시간을 수신하는 장치
- VME버스 인터페이스 방식과 직렬포트 출력기능 지원
|
 | PED 보드 | - 2010년 표준규격
- 보행자 Push Button과 연결하여 보행자 정보 수집
- CPU: 32bit, 96Mhz
- Memory: SRAM 8Kbyte
- 통신방식 : RS232 Serial 2Port
- INPUT:8~16CH
- 출력전원: 12V
|

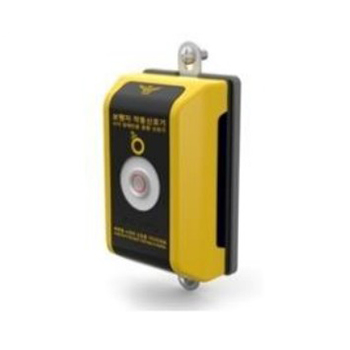

 | 압버튼 | - 2010년 표준규격
- 보행자의 안전한 횡단을 위한 장치
- LED 조명으로 시인성 확보
- 입력전원: DC 12V/ 70mA
- SIZE : 120mm*170mm*43mm
- 접점 방식: 2선식 B접점
|
