무인교통감시장치

Automated Traffic
Enforcement System

TNC-ST300

TNC-ST300 시스템 주요 기능

검지방식
레이더 도플러효과를 이용한 방식
속도 정확도
±5% 이내
교통량정확도
98% 이상
단속차로
기본 2차로(선택적 1차로)
속도 검지율
98% 이상
조명장치
IR LED 740nm
검지방식
교차로 진입부터 진출까지의 8컷 영상생성
번호판인식률
98% 이상
통신방식
무선방식(LTE)

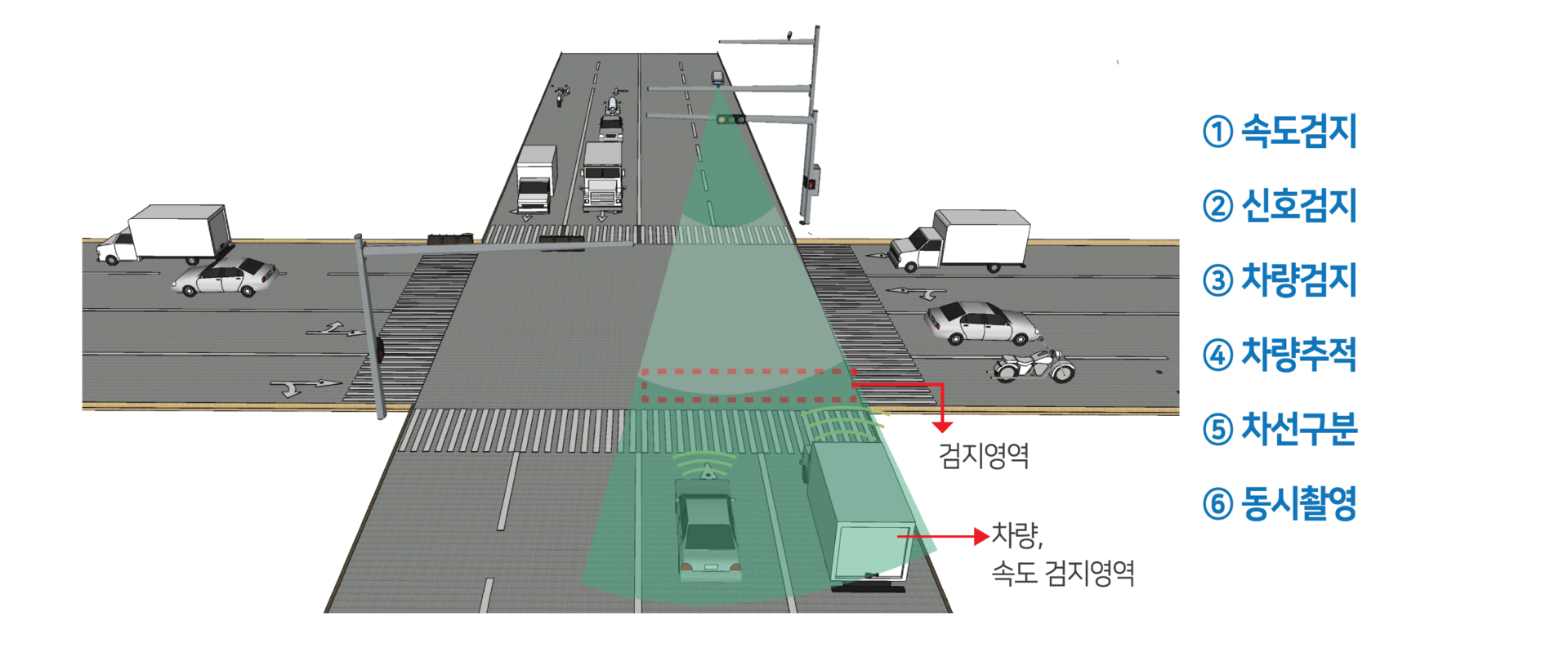

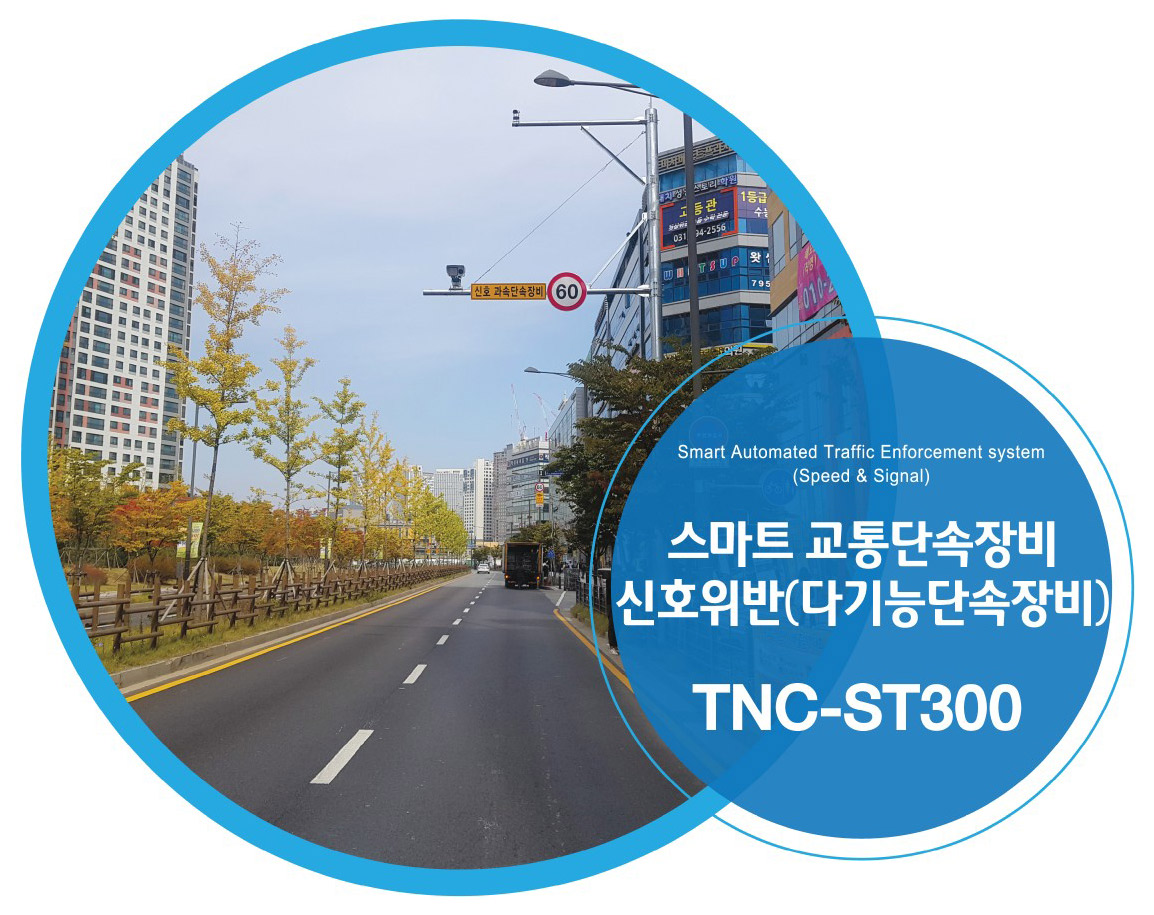

스마트교통단속장비( TNC-ST300)은 신호위반과 속도위반을 동시에 단속하는 장비로 차량을 검지하는 레이더 장치와 신호등 검지장치를 통하여 위반차량을 적발, 촬영, 차량번호판 자동인식, 교차로 진입부터 진출까지의 8컷의 증빙영상(신호위반의 경우)등 위반차량의 정보 (위반사항·장소·시간·촬영영상·추적영상 등)를 경찰청 표준파일로 변환하여 LTE 전용망으로 경찰청에 전송하는 장비이다.

스마트 교통단속장비(신호위반) 운영 소프트웨어

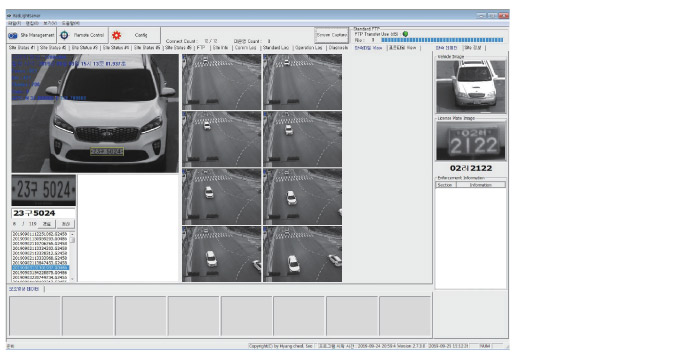

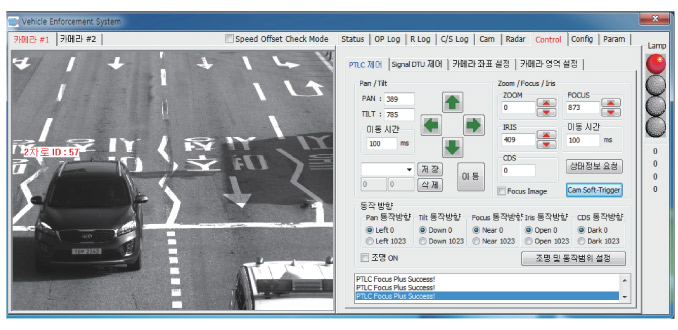

VES (Vehicle Enforcement System)
  • ptical Flow 기법을 이용한 차량 움직임 추적 여러차량을 동시에 추적 차량객체인식, 포지셔닝등 업계 최고기능구현 뛰어난 장애물 회피기능
  • 여러차량을 동시에 추적
  • 차량객체인식, 포지셔닝등 업계 최고기능구현
  • 뛰어난 장애물 회피기능

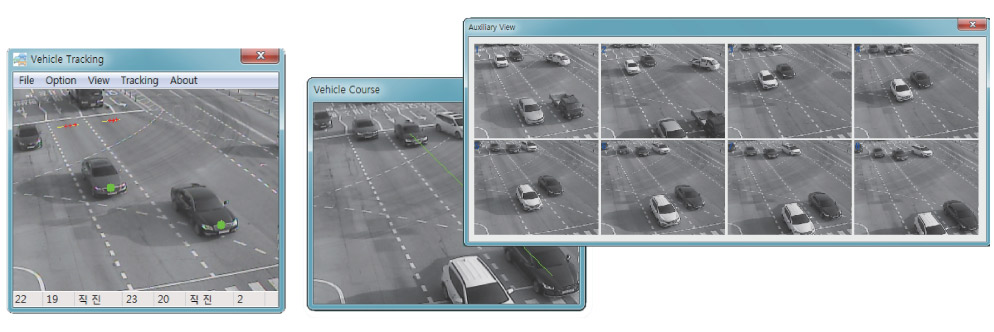

VTS (Vehicle Tracking System)
  • ptical Flow 기법을 이용한 차량 움직임 추적 여러차량을 동시에 추적 차량객체인식, 포지셔닝등 업계 최고기능구현 뛰어난 장애물 회피기능
  • 여러차량을 동시에 추적
  • 차량객체인식, 포지셔닝등 업계 최고기능구현
  • 뛰어난 장애물 회피기능
센터프로그램 RLS (Red Light Server)
  • 지역제어장치 상태 정보 확인
  • 제어정보 처리 및 통신 관리
  • 위반차량정보 및 영상데이터 관리

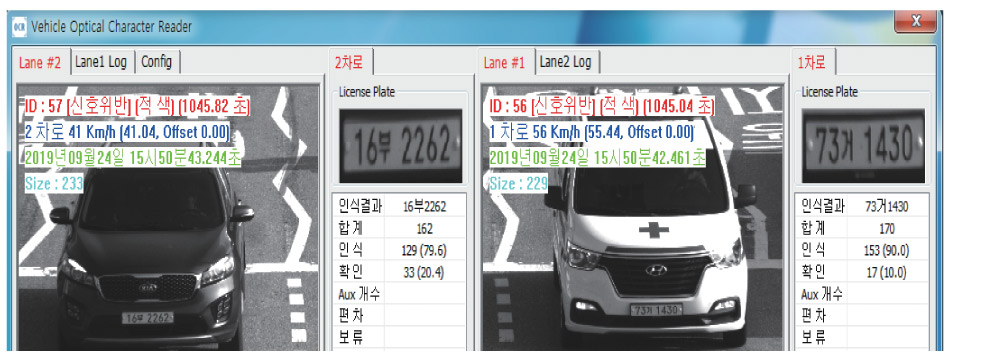

OCR (Optical Charcter Reader)
  • 머신러닝 기반으로한 자동차 번호판 인식기능이 탑재되어 모든번호판 인식가능(인식률 98%이상)

H/W 사양

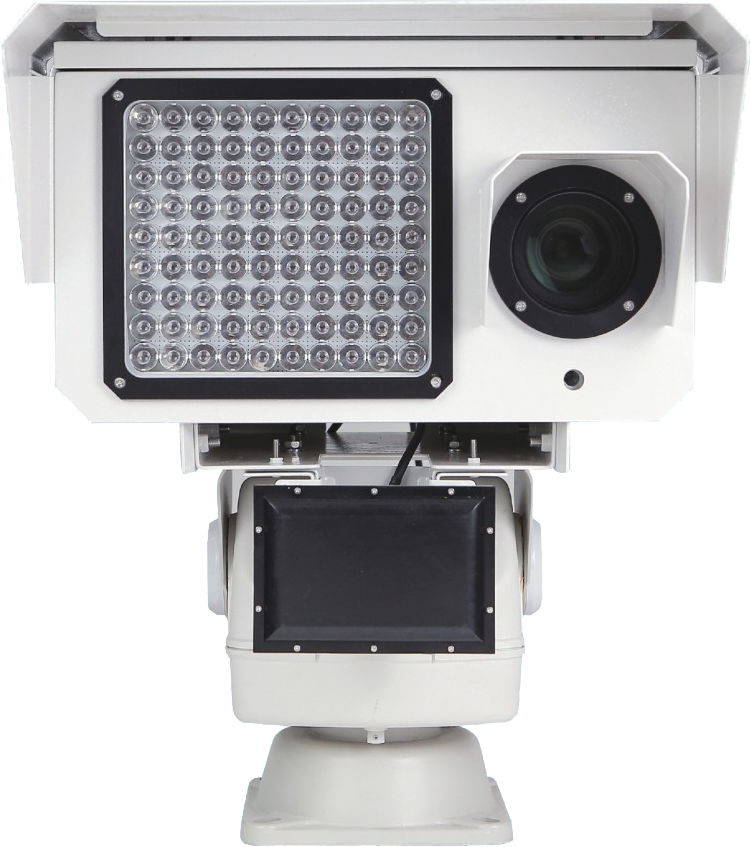

촬영부











주카메라

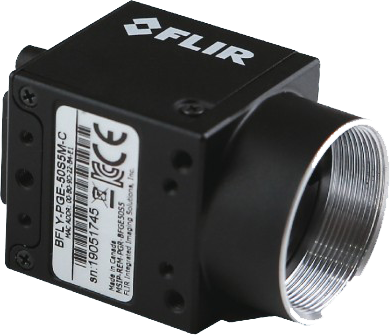

BFLY-PGE-50S5

  • 해상도 : 2448x2048
  • 화 소 : 5.0 Mega Pixel
  • 셔터방식: Global Shutter디지털카메라(흑백)
렌즈

(촬영거리에 따라 제품이
변동 될 수 있습니다.)

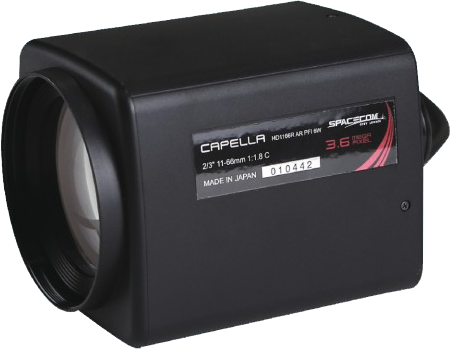

HD1166R PFI AR

  • 초점거리 : 11 ~ 66mm
  • 줌비율 : 6X
  • 화 소 : 3.6Mega Pixel 조리개값: 1:1.8

렌즈

(촬영거리에 따라 제품이
변동 될 수 있습니다.)

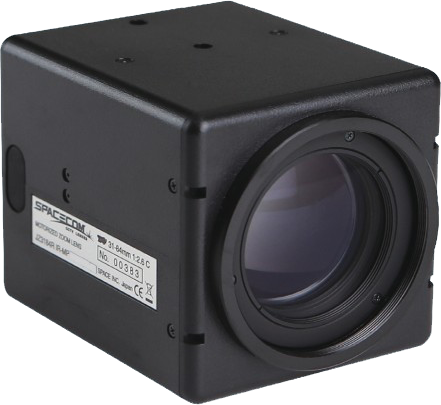

VZ3184R-MP PZFI

  • 초점거리 : 31 ~ 84mm
  • 줌 비 율 : 2.7X
  • 화소: 4Mega Pixel 조리개값: 1:2.6

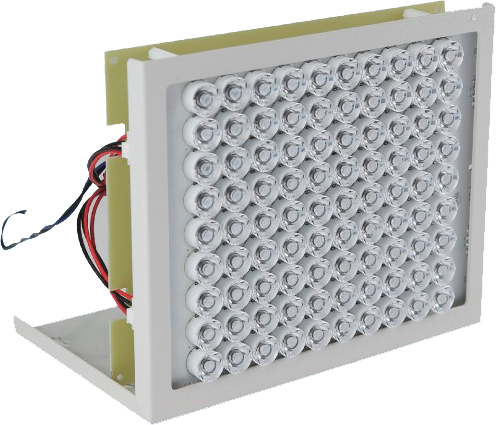

조명장치

SW740SPE(90M)

  • 사용거리 : 5m~60m
  • 충/방전0.5초이내 740nm High Power IR LED 6억회 시험성적서 인증장비

팬틸트

V350APT-PP-ITS

  • 재질: 다이케이스팅 및 고강도 플라스틱
  • 적재용량: 36Kg(Max)
  • 사용전압: DC 12V 하우징 상,하,좌,우 각도조절장치

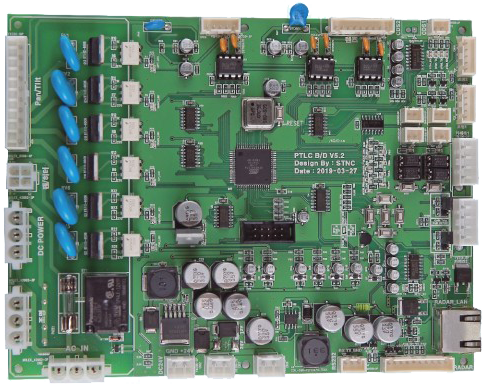

PTLC

TNC-PTLCB/D

  • 사용전압: DC 12V
  • 렌즈제어 기능
  • 카메라 팬틸트 제어(상,하,좌,우)
  • 레이더 팬틸트 제어(상,하,좌,우)

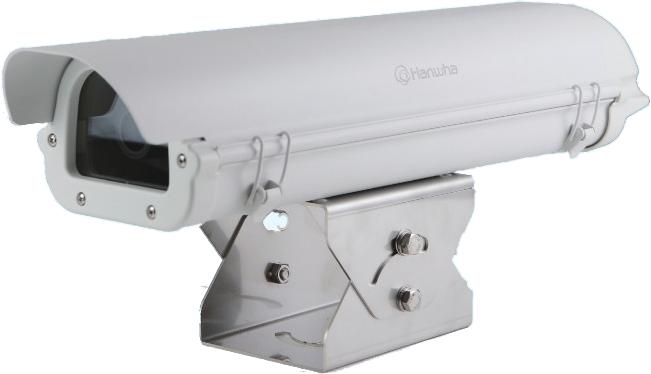

보조촬영부





카메라

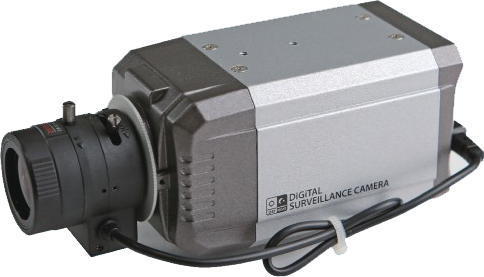

ACH-6180N

  • 화 소 : 1.3Mega Pixel
  • 해상도 : 1312x1069
  • 동작온도 : -20~60°C 아날로그 카메라(NTSC컬러) 사용

검지부

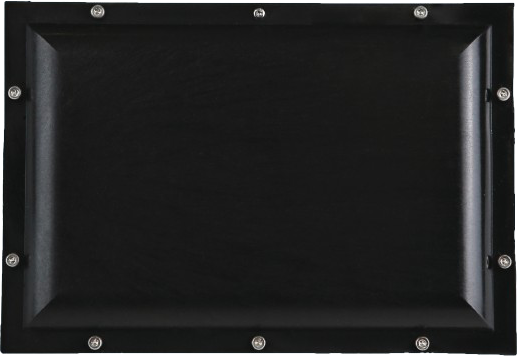

레이더(MCRT-100N)




감지영역 내 각 차로별로 존재하는 차량들을 구분하여 주행속도를 검출한다. 위반차량의 주행속도와 검지정보를 이용하여 단속카메라로부터 위반영상을 취득하기 위한 검지 시스템이다.

  • 검지 거리 : 15m~60m 검지
  • 검지 속 도 : 최대 250Kph 검지
  • 속도오차범위 : 0.5Kph 이내
  • 사용전압: 12V
  • 주파수대역 : 24.05Ghz ~ 24.25Ghz
  • 작동 온도: 40°C ~ 65°C

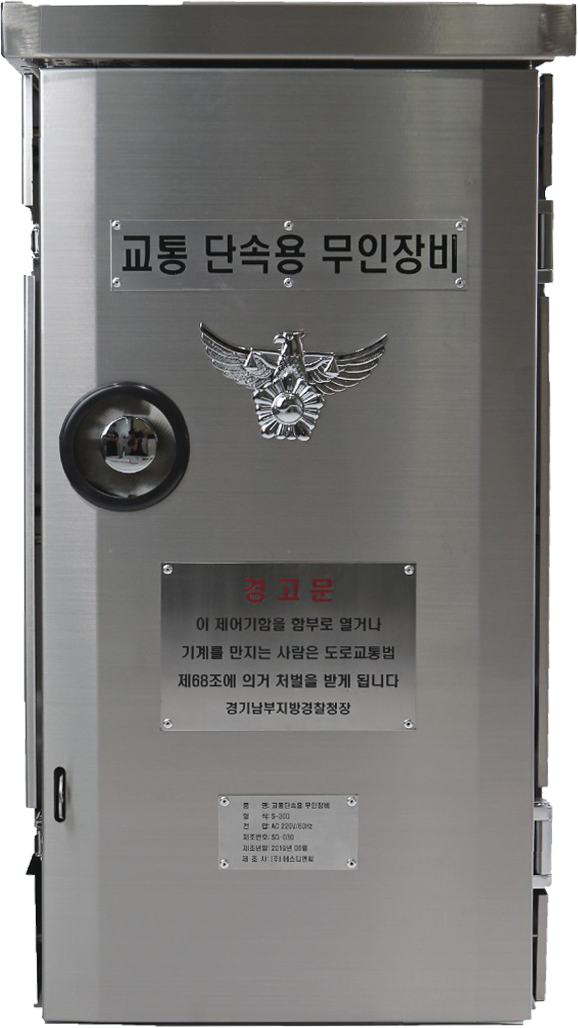

H/W 사양

제어부







서브랙

TNC-SUB-RACK

  • 재질: AL
  • CCU, MDU, DC POWER 소켓장치

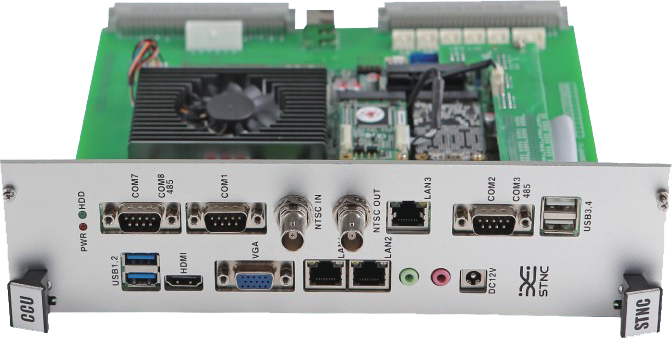

CCU(중앙제어장치)

TNC-CCU

  • CPU : intel core i5
  • 보조기억장치 : SSD 128G
  • 주기억장치 : DRAM 4G
  • 2차 표준화장비 하위호환
MDU(다기능검지장치)

TNC-MDU

  • 신호등(적,황,좌,직) 수용(무접점)
  • 리셋스위치 내장, 가상신호 기능
  • 각 차로별 속도표시(세그먼트)

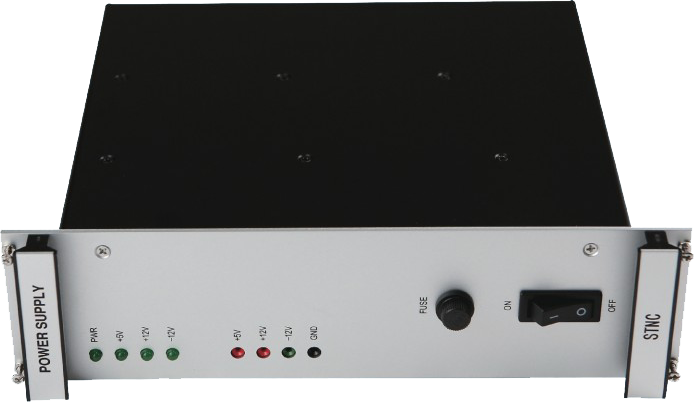

DC POWER(DC 전원부)

SI-451

  • 전압범위: [IN]AC180V~ 260V
                    [OUT]DC +5V, +12V,-12V
  • 동작온도 : -20°C~ +60°C
  • 전원표시출력, 전원출력체크포트 기능

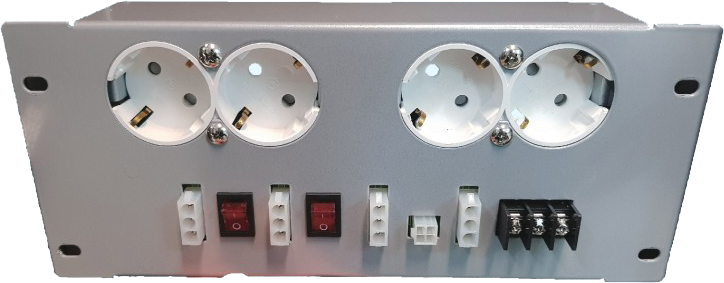

PCU(전원제어장치)

TNC-PCU


  • 카메라, 보조카메라, 서브렉 전원보드
  • AC전원 단자대, 220V 4구

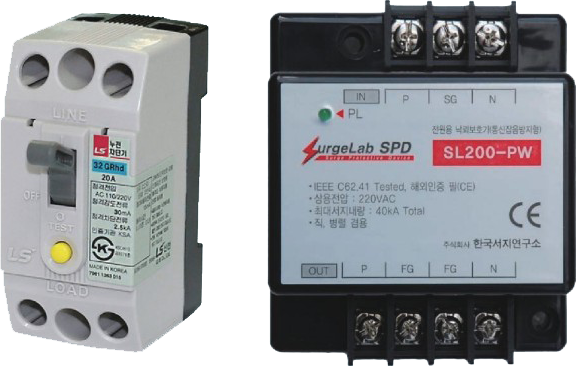

전원입력부


  • 누전차단기 20A
  • 서지보호기 AC 220V/10A
  • 2구 콘센트

TNC-ST300 적용사례
